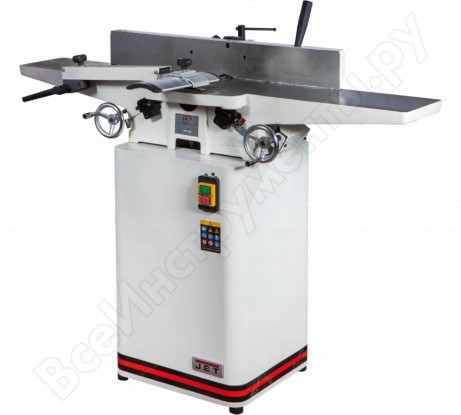

Фугальний верстат JET JJ-6L-M 230В 1.5 кВт

Фугальний верстат JET JJ-6L-M; 230 В, 1.5 кВт   строг.вал Ø = 61 мм, 3 ножі — 150х19х3 мм

Основні особливості

:    Регулювання глибини стругання

     Регульований фугальний упор

     Регульована огорожа ножового вала

     Фугальні столи з чавунного лиття

Фугальний верстат з чавунного лиття JJ-6L-M — фугового верстата з довгими чавунними столами, призначений для аматорського застосування. Завдяки тому, що він виготовлений за тією ж компоновою схемою, що й професійні моделі Jet, він точний і зручний у роботі. Конструктивно він складається з двох частин. У нижній, що відіграє роль тумби-підставки, розміщується однофазний асинхронний («індукційний») мотор потужністю трохи більш кіловату та кожух збирання стружки зі 100-міліметровим патрубком для під'єднання до витяжного встановлення. Верхня частина складається з чавунної основи, де розміщений строгальний вал, і чавунних ж робочих столів із відповідним обладнанням, що складається із захисного кожуха та упору заготівки. Обидва стола регулюються за висотою за допомогою гвинтових механізмів, що приводяться в дію ручками-маховиками. Переміщенням стола, що підходить (переднього) регулюють глибину стругання, для чого є відповідна розмітка; той, хто приймає (задній), змінюють тільки під час налагоджувальних операцій під час обслуговування верстата. Упор заготівки чавунний, з механізмом регулювання нахилу (він можливий в обидві сторони). Фіксація обраного положення здійснюється нарізним затискачем. Ножовий вал укомплектований трьома ножами, що допускають повторне заточування. Їхній типорозмір такий самий, як і в професійних фуганків Jet з аналогічною шириною стругання.

Технічні характеристики:

Споживана потужність   1,5 кВт

Частота обертання струального вала   4400 об/хв

Діаметр строгального вала   61 мм

Розмір ножів (ДхШхТ)   155х19х3,0 мм

Кількість ножів   3

Максимальна ширина заготовки   150 мм

Глибина стругання за один прохід   0-3,0 мм

Розміри фугового столу (ДхШ)   1215x182 мм

Розміри фугального упору (ДхВ)   750x114 мм

Кут нахилу фугального упору   -45-0-45°

Діаметр витяжного штуцера   100 мм

Габаритні розміри (ДхШхВ)   1215x650x1050 мм

Вага   103 кг
