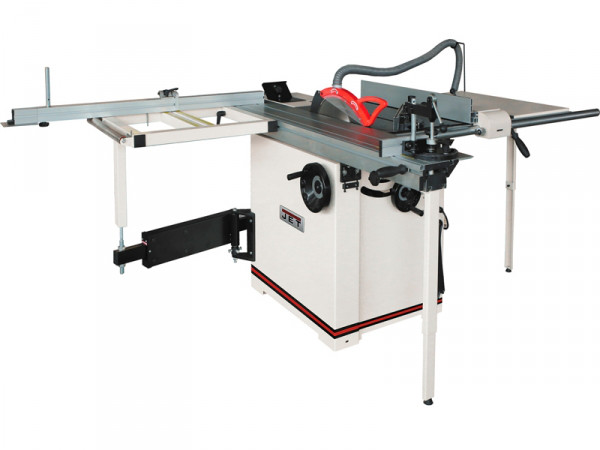

Форматно-розкроєний верстат для дерева JET JTSS-1600; 400 В, 3,8 (3,0) кВт
Jet JTSS-1600 форматно-роздрібний верстат професійного класу для роботи з деревиною та ламінованими матеріалами на її основі. Важлива особливість цієї моделі в тому, що вже з заводу вона укомплектована більшістю допоміжних вузлів, які зазвичай доводиться докуповувати. Робочий стіл виготовлений із чавунного лиття, його можна розширити однією або двома секціями. Першим ставиться чавунний розширювач, до нього можна пристоювати сегмент зі сталевого аркуша, обладнаний опорою. Така база дає змогу розпилювати деталі з відступом 1220 мм від паралельного упору. Сам упор зроблений за класичною для професійних верстатів схемою: кріпиться до масивної чавунної основи, яка переміщається за циліндричною напрямною та фіксується ексцентриковим стопором.
Верстат обладнаний рухомим столом (кареткою), хід якого становить 1600 мм. Під час роботи на ньому деталь фіксують за допомогою кутового упору, ексцентрикового притискання або поздовжнього упору. До стандартного комплекту входить і розширення рухомого стола з телескопічною опорою й розсувним поворотним упором заготівки. У розкладеному стані його довжина становить 2200 мм, у складеному 1200 мм. В іншому конструкція й функціональне обладнання верстата повністю відповідають прийнятим стандартам класу: передбачений підрізний диск із приводом від основного двигуна, є регулювання нахилу та висоти встановлення пиляльного модуля. Можливе під'єднання до системи видалення тирси з відсмоктуванням як із нижньої порожнини, так і від верхнього кожуха диска.
Характеристики
- Напруга живлення: 380 вольтів.
- Споживана (вихідна) потужність: 3,8 (3,0) кВт.
- Частота обертання пиляльного диска на холостому ходу: 4500 обертів за хвилину.
- Частота обертання підрізного диска на холостому ходу: 8500 обертів за хвилину.
- Зовнішній (посадковий) діаметр пилкового диска: 315 (30) мм.
- Зовнішній (посадковий) діаметр підрізного диска: 90 (20) мм.
- Кут нахилу пиляльного диска: 0-45°.
- Максимальна глибина пропилу під кутом 0° і 45°: 100 і 80 мм.
- Розміри робочого столу (ДхШ): 800 х 385 мм.
- Подовження робочого столу (ДхШ): 500 х 310 мм.
- Розширення робочого стола з чавуну справа (ДхШ): 800 х 440 мм.
- Додаткове розширення робочого столу зі сталевого листа справа (ДхШ): 800 х 440 мм.
- Максимальна ширина заготівки під час пиляння з паралельним упором праворуч: 1220 мм.
- Розміри рухомого столу (ДхШ): 1600 х 270 мм.
- Розширення рухомого столу (ДхШ): 580 х 680 мм.
- Максимальна ширина до обмежувача торцевого упору рухомого столу: 2200 мм.
- Хід рухомого столу (каретки): 1600 мм.
- Максимальна довжина розпилювання на рухомому столі: 1600 мм.
- Діаметр витяжного штуцера: 100 мм.
- Габаритні розміри: 1600 х 2280 х 865 мм.
- Вага: 265 кг.
Особливості
- привод підрізного диска від основного двигуна
- пиляльний модуль із чавунного лиття
- регулювання положення розклинювального ножа
- регулювання нахилу пиляльного диска
- регулювання глибини пропилювання
- робочий стіл із чавунного лиття
- знімний розширювач робочого столу з чавуну праворуч
- знімний розширювач робочого столу зі сталевого листа праворуч
- знімний подовжувач робочого стола зі сталевого листа
- регульований паралельний упор з ексцентриковим затискачем
- рухомий стіл з алюмінієвого профілю
- знімний розширювач рухомого столу з телескопічною опорою
- ексцентриковий притискач заготівки для фіксації на рухомому столі
- регульований поздовжній упор заготовки
- висувний кінцевий упор заготівки
- поворотний упор рухомого столу з кутовою розміткою
