112 500 ₴

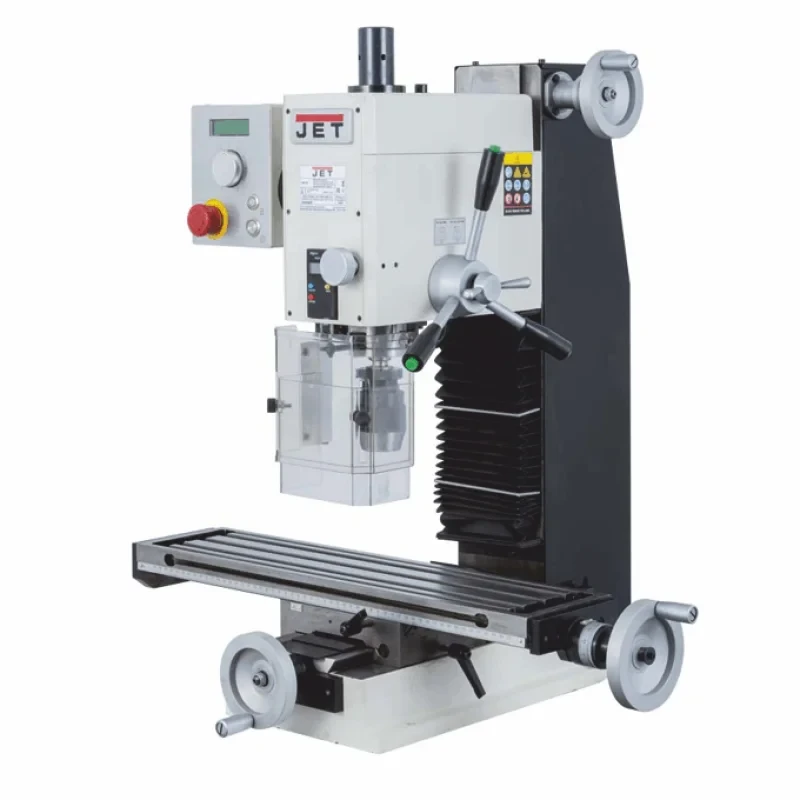

Свердлильно-фрезерний верстат JMD-X2L являє собою оновлену модель, що постачаємо нами раніше верстата JMD-X2S. За технічними характеристиками вони практично ідентичні з невеликими відмінностями в поліпшенні ергономіки та виконання панелі керування.
Верстат розрахований на індивідуальне застосування в домашніх майстернях, у рідкісних випадках може бути рекомендований для поодиноких і дрібносерійних робіт на виробництві.
Під'єднання верстата до електромережі з напругою 230 В. Застосовується для виконання широкого спектра дрібних свердлильних і фрезерних робіт. Наявність мікроподавання пінолі шпинделя з цифровою індикацією дає змогу досягти точного контролю вертикального подавання.
Максимальний хід пінолі шпинделя становить 68 мм.
Контроль переміщень у поздовжній і поперечній площині здійснюється лімбами на штурвалах із ціною поділки 0,02 мм, у вертикальній площині — 0,01мм
JMD-X2L має міцну та стійку конструкцію для настільного розміщення. Станина, робочий стіл, колона та корпус свердлильної головки виготовлені з якісного сірого чавуну, забезпечуючи стійкість до вібрації.
Верстат обладнаний шпинделем із конусом МК-3, із затискною тягою М12. Технічні можливості верстата дають змогу легко свердлити отворів діаметром до 20 мм, виконувати фрезерні роботи з максимальним діаметром кінцевої фрези до 16 мм і торцевої фрези до 50 мм. Також має режим різь з максимальною різзю М12.
Моторна група верстата JMD-X2L представлена безколекторним двигуном потужністю 750 Вт. Керування роботою двигуна здійснюється з панелі керування, розташованої ліворуч свердлильної головки. Двигун має плавне регулювання частоти обертання. Діапазон частоти обертання становить 100-2000 об/хв і регулюється потенціометром. Вмикання режиму різенарізання здійснюється кнопкою на передній панелі, а вмикання реверсу — зеленою кнопкою на кінці ручки штурвалу опускання пінолі шпинделя.
Хрестовий робочий стіл розміром 595 x 140 мм переміщається напрямним ковзання типу ластівчин хвіст. Закріплення лещат та інших затискних пристосувань здійснюється за допомогою 3 Т-подібних пазів розміром 12 мм і відстанню між ними 35 мм.
Маса станка 95 кг. Робоча зона має огорожу прозорим захисним екраном.
Особливості:
| Характеристика | |
|---|---|
| Максимальний діаметр свердління сталь, мм | 20 |
| Максимальний діаметр свердління чавун, мм | 22 |
| Максимальний діаметр торцевої фрези, мм | 50 |
| Максимальний діаметр кінцевої фрези, мм | 16 |
| Максимальний діаметр нарізної різі, мм | М12 |
| Свердлильний патрон | 1–13 |
| Частота обертання вертикального шпинделя, об/хв | 100 – 2000 |
| Кількість швидкостей вертикального шпинделя | плавно |
| Хід пінолі шпинделя, мм | 68 |
| Діаметр пінолі, мм | 60 |
| Шомпол | М12×260 |
| Конус вертикального шпинделя | МК-3 |
| Відстань від вертикального шпинделя до стола, мм | 45 – 340 |
| Відстань від вертикального шпинделя до стійки, мм | 190 |
| Розмір столу за віссю X і Y, мм | 595 × 140 |
| Хід столу по осі X і Y, мм | 394 × 180 |
| Хід голови по осі Z, мм | 290 |
| Ширина Т-подібного паза столу, мм | 12 |
| Відстань між пазами столу, мм | 35 |
| Кількість Т-подібних пазів столу, шт. | 3 |
| Тип двигуна | Безколекторний |
| Потужність вертикального двигуна, кВт | 0,75 |
| Тип верстата | Метал |
| Напруга, В | 230 |
| Довжина, мм | 770 |
| Ширина, мм | 640 |
| Висота, мм | 740 |
| Маса, кг | 95 |
| Довжина в пакованні, см | 82 |
| Ширина в пакованні, см | 72 |
| Висота в пакованні, см | 89 |
| Маса в пакованні, кг | 125 |
| Основні | |
|---|---|
| Виробник | JET |
| Країна виробник | США |
| Додатковий сервіс | Сервісне обслуговування |
| Стан | Новий |
