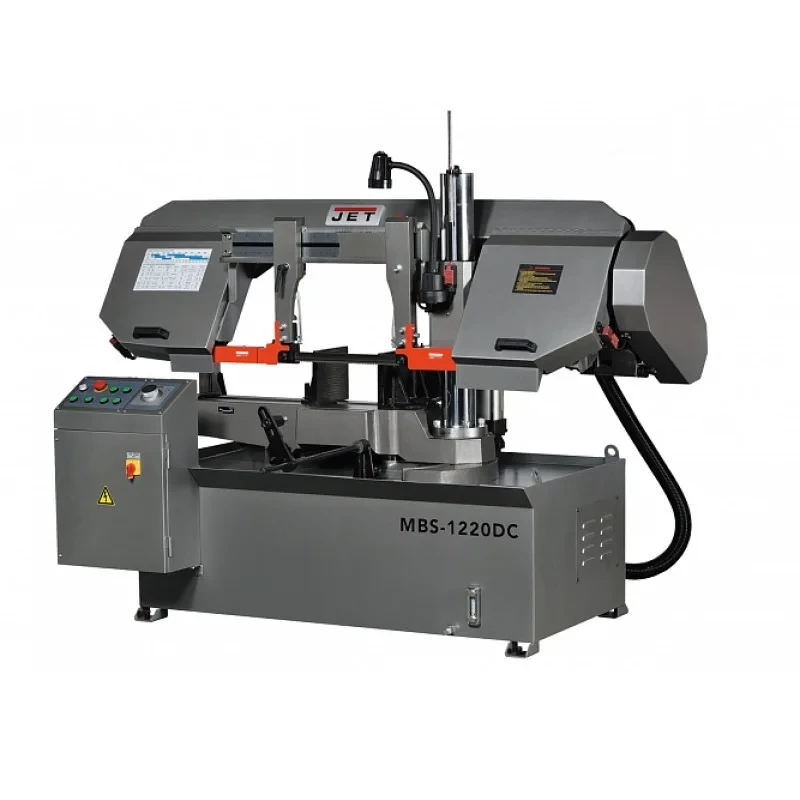

Модель MBS-1220DC являє собою модельний ряд стрічковопильних верстатів колонного типу, у яких вертикальний рух консолі відбувається вздовж колон. Наявність двох стійок дає змогу довго обробляти на підвищених режимах подавання консолі. Верстат має поворотну пиляльну раму, що дає змогу обробляти заготівки діаметром 300 мм під прямим кутом і 255 мм під час лівого повороту рами під кутом 45 0. Обладнання використовується для промислових серійних робіт, здатне обробляти металеві круглі заготівки великого діаметра, заготівок прямокутного перерізу. Верстат має гідравлічну систему, що забезпечує рух консолі по вертикалі, що дає змогу використовувати в конструкції гідравлічні лещата потужної притискної дії. Технологічні можливості верстата дають змогу виконувати повний цикл оброблення заготівок у напівавтоматичному режимі. Стрічкувальний верстат колонного типу лещата, губки якого дотискають заготівки за допомогою гідроциліндру. Модель MBS-1220DC обладнана потужним електродвигуном — 2.2 кВт, що забезпечує за допомогою редуктора плавний рух стрічкового полотна. Наявність ремінного передавання дає змогу здійснювати роботу верстата в 4-швидкісному режимі. Діапазон швидкостей становить 22,40,58 і 84 м/хв, що встановлюються залежно від жорсткості матеріалу заготівки. Керування роботою верстата відбувається з пульта керування. Обладнання обладнане системою подавання СОЖ безпосередньо в зону різання. Важка консоль переміщається у вертикальному положенні, має напрямні, що забезпечують прохід полотна, що запобігають уведенню полотна в процесі роботи. Напрямні мають підшипникову групу, завдяки якій здійснюється фіксація стрічкового полотна в необхідному положенні щодо оброблюваної заготовки. Верстат встановлений на міцній та стійкій основі, вага верстата 645 кг.
Комплектація
- Біметалеве стрічкове полотно М42 34х1,1х3950 мм, 4/6 TPI
- Регульований кінцевий упор
- Автоматичний вимикач закінчення розпилювання
- Гідравлічна система підіймання-опускання пиляльної рами
- Вбудована система підведення СОЖ
Особливості
-
Верстат колонного типу з двома стійками
-
Більш продуктивне різання й рівномірне зусилля подавання
-
Напівавтоматичний, високопродуктивний верстат
-
Призначений для різання труб, профілів і заготівок суцільного перерізу з чорних і кольорових металів
-
Робота з полотном завширшки 34 мм
-
Поворотна пиляльна рама з можливістю різання під кутом до 45°
-
Потужний двигун для тривалої безперервної роботи
-
Редуктор і ремінне передавання для 4-швидкісного режиму (22-84 м/хв)
-
Комбіновані підшипникові вузли напрямних полотна
-
Легке регулювання висоти підіймання пиляльної рами
-
Гідравлічні лещата з потужним притискним зусиллям
-
Циклічні операції, керування з пульта
-
Вбудована система подавання СКЛАД
-
Гідравлічна система переміщення консолі
| Характеристика |
|
| Різання під кутом (Діапазон повороту рами) |
-45° / 0° |
| Макс. Ø обработки при 90° |
Ø300 мм |
| Потужність двигуна |
2,2 кВт |
| Зона обработки при 90° |
Ø300 мм, □300×300 мм, □300×432 мм |
| Зона оброблення за +45° вправо |
Ø300 мм, □255×255 мм, □203×300 мм |
| Тип верстата |
Метал |
| Напруга |
400 В |
| Розміри стрічкового полотна |
34 × 1,2 × 3950 мм |
| Швидкість руху полотна |
22, 40, 58, 84 м/мин |
| Висота робочого столу |
680 мм |
| Об'єм бака СОЖ |
25 л |
| Країна виробника |
Тайвань |
| Ширина стрічкового полотна |
34 мм |
| Габарити (Д × Ш × В) |
2100 × 1100 × 1400 мм |
| Маса |
740 кг |
| Розміри в пакованні (Д × Ш × В) |
226×126×165 см |
| Маса в пакованні |
800 кг
|
