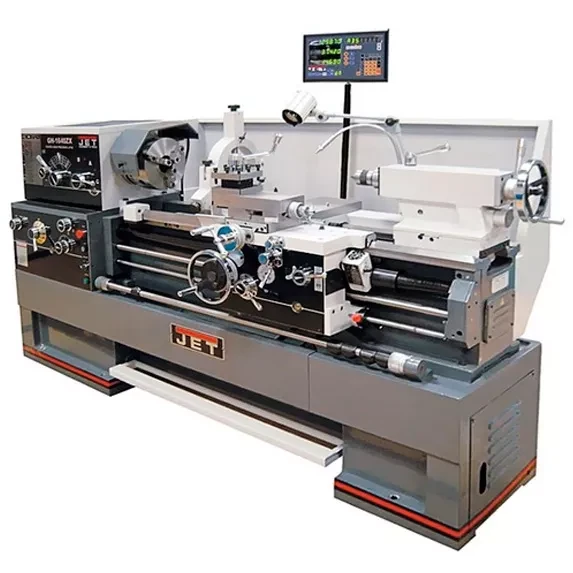

Токарно-гвинторізний верстат JET GH-1860 ZX — професійний токарний верстат для різання гвинтової різі, підрізання, проточування, оброблення різних металів, сплавів, загартованих виробів, полімерних матеріалів.
Особливості:
- Ексклюзивний протокол вживання, сертифікований допуск;
- Універсальність станка для оброблення конічних і циліндричних виробів, торцевих граней, проточування каналів, різноманіття типів різі;
- Позаду система поздовжнього пересування в прискореному темпі;
- Керувальний вал п'ятипозиційного типу;
- Робочі шестерні виготовлені загартуванням з подальшим шліфуванням;
- Поздовжній супорт змазується олією в автоматичному режимі;
- Шпиндель працює в поштовховому режимі;
- Подавання супортів відбувається автоматично;
- Напрямні верстата загартовані та відшліфовані для плавності ходу;
- Коригування проміжку між напрямною здійснюється за допомогою клинової планки;
- Нарізання різі не потребує заміни шестерні.
- Важка чавунна станина для стійкості станка;
- Автоматичне подавання СОЖ;
- Швидкий затискач задньої бабки;
- Реверс шпинделя;
- Пристрій цифрової індикації.
Характеристики
- Матеріал, що обробляється: метал
- Відстань між центрами: 1524 мм
- Діаметр проходного отвору шпинделя: 80 мм
- Діапазон поздовжнього подавання: 0,06-1,7 мм/об.
- Кількість поздовжніх подачів: 46
- Діапазон поперечного подавання: 0,03-0,85 мм/об.
- Кількість поперечних поач: 36
- Діапазон метричної різі: 0,5-20 мм
- Кількість метричних різей: 24
- Дюймова різь: 1"5/8 - 72
- Кількість дюймових різей: 61
- Модульна різь: 0,25 - 10 MP
- Кількість модульних різь: 20
- Діапазон питкової різі: 3-1/4 - 96 DP
- Кількість питкових різі: 45
- Хід пінолі задньої бабки: 124 мм
- Діаметр обточки на поперечним супортом: 280 мм
- Під'єднання шпинделя: Camlock ASA D 1-8"
- Хід поперечного супорту: 228 мм
- Хід верхнього супорту: 130 мм
- Діапазон поздовжніх поач0.038 — 2.3 мм/об
- Діапазон поперечних поач0.015 — 0.9 мм/об
- Напруга: 380 В
- Потужність: 5,5 кВт
- Потужність насоса СОЖ: 0,09 кВт
- Діаметр токарного патрона: 250 мм
- Кількість швидкостей шпинделя: 12
- Конус шпинделя: МК7
- Приєднання шпинделя: D1-8 (DIN 55029)
- Діаметр обточки над станиною: 460 мм
- Діаметр обточки над знімним містком, gap: 690 мм
- Довжина знімного містка: 310 мм
- Частота обертання шпинделя: 25 - 1800 об./хв.
- Конус пінолі задньої бабки: МК5
- Хід пінолі задньої бабки: 150 мм
- Діаметр пінолі: 75 мм
- Діапазон нерухомого люнету: 20 - 200 мм
- Діапазон рухомого люнету: 12 - 90 мм
- Об'єм бака СОЖ: 15 л
- Ширина станини: 335 мм
- Крок ходового гвинта: 6 мм
- Розмір різця: 25x25 мм
- Хід поперечного супорту: 300 мм
- Хід верхнього супорту: 130 мм
- Пришвидшене переміщення поздовжнього супорту: 5 мм/хв
- Пришвидшене переміщення поперечного супорту: немає
- Вага: 2832 кг
- Габарити верстата (ДхШхВ): 2830х1050х1370 мм
- Гайкати упаковки (ДхШхВ): 300х116х200 см
- Вага в упаковці: 3100 кг
Комплектація
- 3-кулачковий патрон Ø250 мм із прямими/зворотними кулачками
- 4-кулачкова планшайба Ø300 мм
- Планшайба Ø400 мм
- 4-позиційний тримач із фіксатором
- Обертовий упорний центр МК-5
- Упорний центр, що не обертається, МК-5
- Перехідна втулка МК-7/МК-5
- Рухомий і нерухомий люнети
- Пришвидшене переміщення поздовжнього супорту
- Піддон для збирання стружки
- Задня захисна стінка
- Захисний екран патрона з кінцевим вимикачем
- Захист рецетримача
- Захист ходового гвинта
- Ножне гальмо шпинделя з кінцевим вимикачем
- Ознай по 3 осями, ціна поділки 0,005 мм, похибка ± 1 знак
- Система підведення СКЛАД
- Галогенна лампа місцевого освітлення
- Покажчик різі
- Ключ для 3-кулачкового патрона
- Ключ-різзатримача
- Вал керування з регульованими кулачками (вимкнення поздовжнього подавання)
- Концевий упор поздовжнього переміщення
- Ящик з інструментом
- Посібник з експлуатації
- Комплект віброопор
