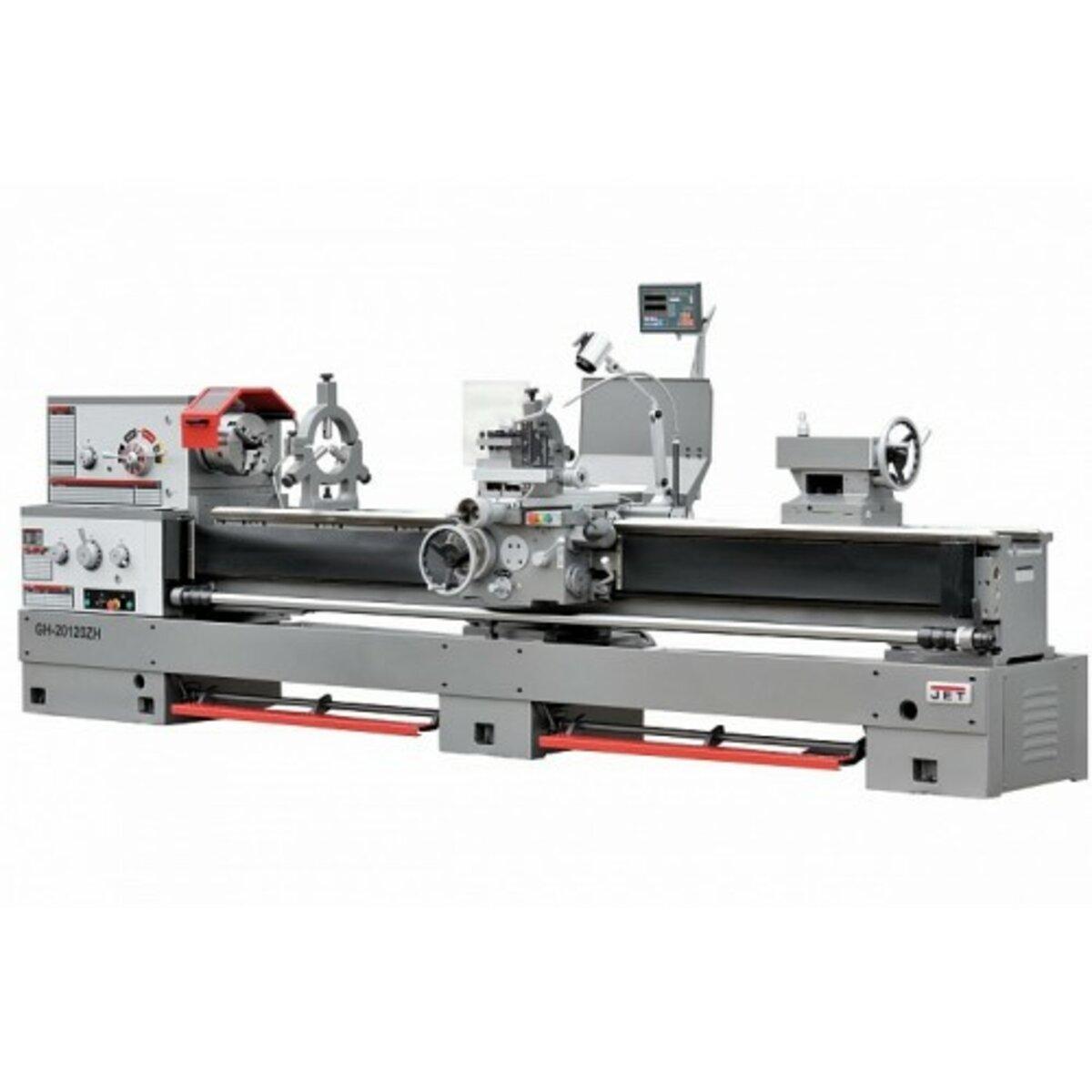

Токарно-винторезный станок JET GH-20120 ZH DRO

GH-20120 ZH DRO – старша модель токарних верстатів JET у лінійці GH-20XX. Її головна відмінність – максимально збільшена відстань між центрами 3050 мм. Таким чином, верстат буде затребуваний там, де необхідно обробляти особливо великі заготовки з підвищеною якістю, швидкістю та точністю. Інші габаритні параметри обточування ідентичні іншим представникам серії GH-20XX: діаметр обточування над станиною – 500 мм, зі знятим gap-містком 720 мм, діаметр обробки над супортом 310 м. Верстат поставляється в максимальній комплектації: за заявлену ціну замовник додатково отримує систему подачі СОЖ, УЦІ, люнети, планшайбу, 4-х кулачковий патрон, перехідну втулку, центри, що обертається і не обертається, опори для виставки верстата, набір інструменту для обслуговування та лампу освітлення. Це дозволяє скоротити час на введення верстата в експлуатацію та заощадити на купівлі комплектуючих.

Верстат обладнаний потужним асинхронним електродвигуном на 380 В із системою плавного пуску, передбачено 24 швидкості обертання шпинделя в діапазонах від 9 до 1600 об/хв. Коробка подач обладнана 80 встановленими режимами поздовжньої та поперечної подачі, що дозволяє нарізати всі типи різьблення з високою точністю та швидкістю. Як і у всіх моделей лінійки, частота биття на шпинделі GH-20120 ZH DRO не перевищує 9 мікрон. Верстат встановлюється на масивну станину із сірого чавуну, яка ефективно гасить вібрації та є гарним тепловідведенням.

Особливості
Рукоятка включення шпинделя на передній бабці (пряме та зворотне обертання)
Передня бабка з фрикційною муфтою
Діапазон частот обертання шпинделя від 9 до 1600 об/хв, 24 швидкості у кожному напрямку
Коробка подач дозволяє нарізати різьблення без заміни шестерень
Зручне керування поздовжньою та поперечною подачею за допомогою хрестового джойстика з кнопкою прискореного переміщення
Ексклюзивний протокол приймання JET із сертифікованими допусками за DIN 8606 (німецький аналог ГОСТ 18097 клас точності «Н»).
Масивна станина верстата із сірого чавуну
Загартовані та відшліфовані напрямні станини
Механізм приводу шпинделя постійно працює у масляній ванні.
Наявність знімного містка (ГАП) для збільшення діапазону оброблюваних деталей
Загартовані та відшліфовані шестерні в передній бабці та в коробці передач
Регулювання зазорів напрямних за допомогою клинових планок
Централізована система подачі мастила поздовжнього супорта
Задня бабка, що регулюється в поперечному напрямку, для обточування конусів
Вимкнення поздовжньої подачі супорта в заданій точці: вал керування на 6 позицій
Повноцінний сучасний аналог 16К20, 16К25 та 16Д20
Гарантія 2 роки

Характеристики

Робочі параметри
Конус пінолі задньої бабки MK5
Діапазон метричних різьблень, мм 1-224
Діапазон різьб, DP 56 – 1/4
Напруга, 400
Довжина, мм 4500
Поперечний хід задньої бабки, мм ±15
Макс. розмір інструменту, мм 32x32
Ширина, мм 1280
Дюймове різьблення, TPI 28 – 1/8
Потужність головного двигуна, кВт 7,5 (10 л.с.) S1
Крок ходового гвинта, мм 12
Висота, мм 1300
Кабель підключення (H07RN-F) 4x4мм²
Відстань між центрами, мм 3000
Маса, кг 3600
Зовнішній запобіжник, А 25
Відстань між напрямними, мм 405
Кількість поздовжніх подач 80
Довжина в упаковці, см 470
Об'єм бака СОЖ, л 15
Прискорене переміщення поздовжнього супорта, м/хв 4,5
Конус шпинделя МК7
Ширина в упаковці, см 148
Хід поперечного супорта, мм 310
Прискорене переміщення поперечного супорта, м/хв 2
Кількість поперечних подач 80
Висота в упаковці, см 160
Хід верхнього супорта, мм 145
Діаметр обробки над станиною, мм 500
Маса в упаковці, кг 3600
Діаметр обробки над знімним містком, мм 720
Кількість метричних різьблень 46
Діаметр обробки над супортом, мм 310
Кількість швидкостей шпинделя 24
Довжина знімного містка, мм 200
Діаметр нерухомого люнета, мм 50-200
Кількість дюймових різьблень 48
Модульна різьба, MP 0,5 – 112
Приєднання шпинделя (затискний ексцентрик) DIN 55029 D1-8
Діаметр рухомого люнета, мм 18–100
Частота обертання шпинделя, об/хв 9-1600
Кількість модульних різьблень 42
Отвір шпинделя, мм Ø80
Хід пінолі задньої бабки, мм 150
Кількість харчових різьблень 45
Діапазон поздовжніх подач, мм/про 0,063-6,43
Номінальний струм, А 18
Потужність насоса СОЖ, кВт 0,09
Діапазон поперечних подач, мм/про 0,027-2,73
