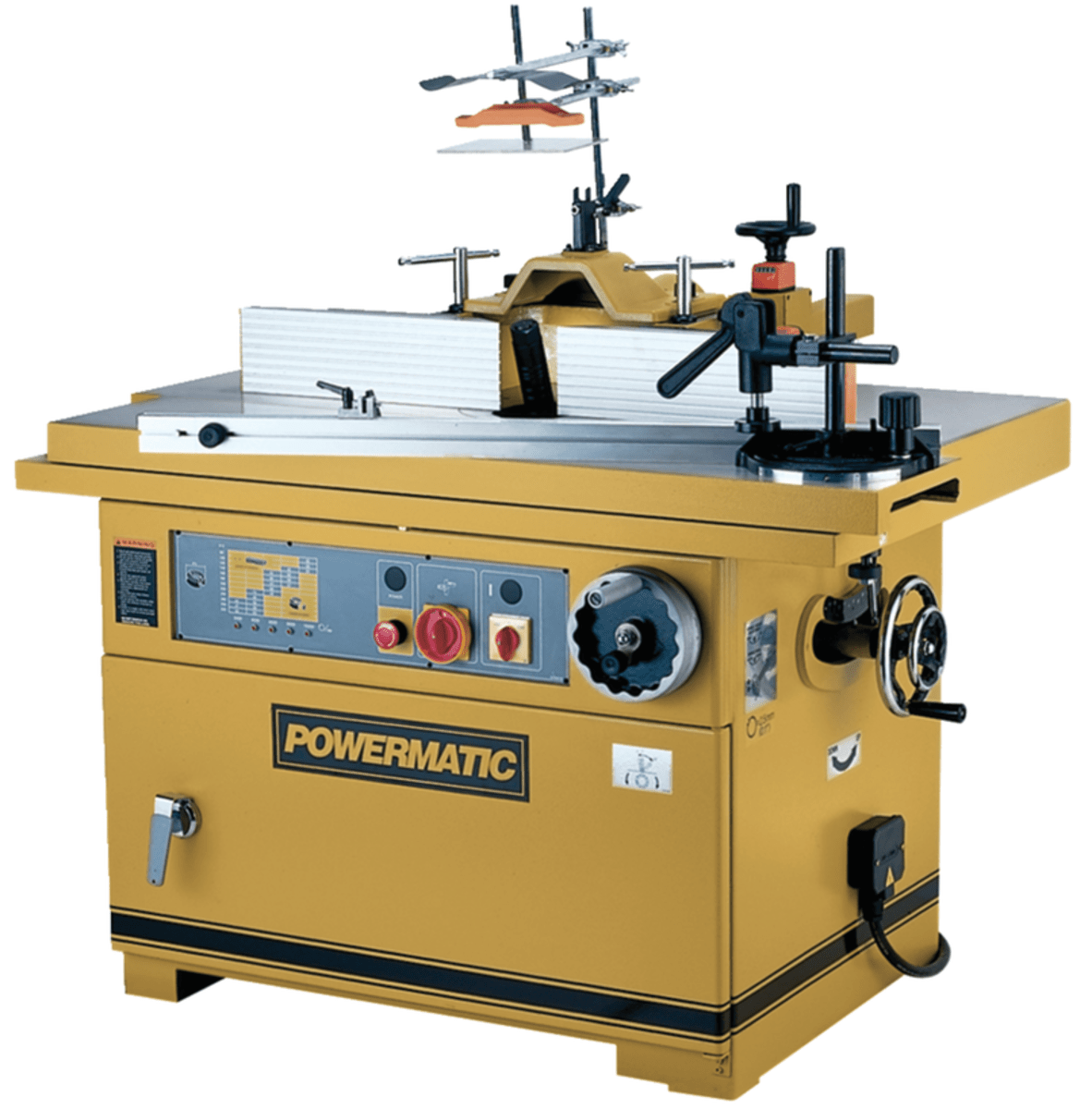

Фрезерний верстат POWERMATIC TS29 JET 400 В 7.5 кВт

Powermatic TS29 — високопродуктивний, точний і зручний у роботі фрезерний верстат для промислового застосування, відповідає високим стандартам якості та надійності.

Верстат обладнаний кареткою, потужним двигуном 7,5 кВт і може працювати з інструментом діаметром до 300 мм.

Каретка (масивний чавунний стіл) переміщається трьома парами роликів. Вони зорієнтовані так, щоб найкраще сприймати тиск, що віджимає заготівку. Така конструкція повністю відповідає специфікі роботи верстата та  забезпечує високу точність переміщення, яка не знижується впродовж тривалого терміну експлуатації верстата. Для фіксації деталей на столі встановлений регульований ексцентриковий притискач і довгий торцевий упор, який можна встановити під будь-яким кутом до напрямку руху.

Використовуваний під час роботи на основному столі фрезерний упор має всі необхідні регулювання й настроювання. Передбачений спеціальний штурвал для синхронного переміщення відразу двох накладок разом із огорожею. Разом із цифровим механічним лічильником, що вимірює величину переміщень, таке додаткове регулювання неабияк прискорює і спрощує перенастроювання глибини фрезерування. На додаток до цього є й окреме настроювання для однієї з накладок (станок обладнаний реверсом, і вона може вважатися як передньою, так і задньою). Вона переміщається обертанням власної ручки та має аналогічний лічильник із ціною поділки 0,01 мм. На корпусі упору змонтовані кронштейни регульованого вертикального притискання та захисних огорож.

Шпиндель регулюється за висотою та за кутом нахилу в обидві сторони: до 45° в бік панелі керування й до 5° в протискладню. Широкі можливості вибору різального інструменту забезпечуються можливістю заміни шпинделя. Штатно постачається цанговий затискач для кінцевих фрез із хвостовиком 8, 12 і 12,7 мм, як опція доступні шпинделі 32 мм і 40 мм.

Особливості

• Реверс електродвигуна
• Змінний фрезерний шпиндель
• Можливість встановлення цангового затискача
• Регулювання висоти встановлення шпинделя обертовим штурвалом
• Регулювання нахилу шпинделя обертовим штурвалом
• 5-ступеневе регулювання швидкості обертання шпинделя перевстановкою ременя
• Важіль швидкого натягування/охолодження ременя
• Робочий стіл із чавунного лиття
• Регульований фрезерний упор із ручками точного настроювання та цифровими індикаторами положення
• Регульований притискач заготовки
• Рухомий стіл із чавунного лиття
• Ексцентриковий притискач заготівки для фіксації на рухомому столі
• Регульований кутовий упор рухомого стола

Характеристики

• Споживана (вихідна) потужність:   7,5 (5,5) кВт
• Частота обертання шпинделя на холостому ходу: 3000/4000/6000/8000/10000 об/хв
• Діаметр шпинделя:              30 мм
• Хід шпинделя (підйом):      180 мм
• Кут нахилу фрези:           -5° /+ 45°
• Розміри робочого столу (ДхШ):    1300х850 мм
• Діаметр отвору столу:           240 мм
• Максимальний діаметр фрези:     305 мм
• Максимальна висота фрези над столом:   125 мм
• Діаметр цангового затискача:     8 / 12 / 12,7 мм
• Розміри рухомого столу (ДхШ):     1300х286 мм
• Хід рухомого столу (каретки):         1250 мм
• Діаметр витяжного штуцера:               127 мм
• Габаритні розміри (ДхШхВ):       1300х1120х1350 мм
• Вага:   530 кг
