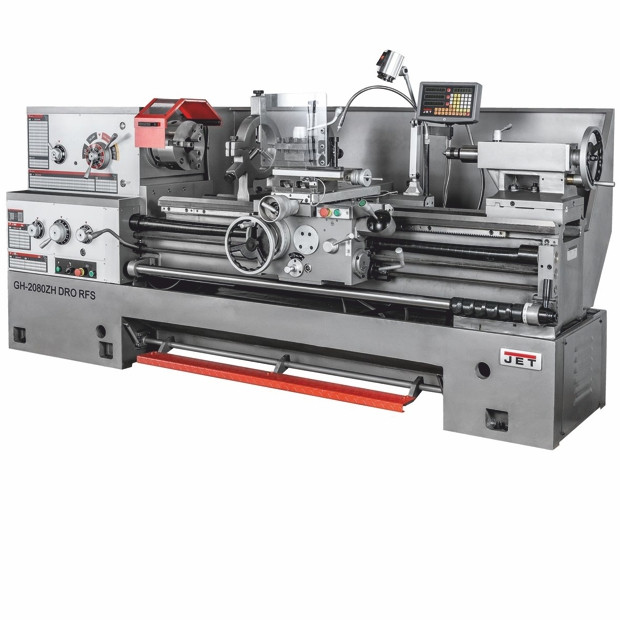

Токарно-гвинторізний верстат JET GH-2080 ZH DRO серії ZH Ø 500 мм

Універсальний токарно-гвинторізний верстат GH-2080 ZH DRO обробляє заготівки діаметром до 500 мм під час обточування над станиною (до 700 мм у разі зняття gap-містка, але з обмеженням за довжиною 240 мм) до 310 мм над поперечним супортом. У моделі відстань між центрами збільшена до 2030 мм, для скорочення часу на встановлення та припасування заготівок передбачений прискорений режим переміщення супорту. У GH-2080ZH DRO встановлено 24 позиції швидкості шпинделя в діапазоні від 9 до 1600 об/хв.

Мінімальний швидкісний режим застосовується для нарізування різі плашкою. Коробка-підач верстата має 80 режимів автоматичних поздовжніх і поперечних поач, що забезпечує можливість нарізування всіх відомих типів різі з високою точністю і швидкістю (частота биття на шпинделі в цій моделі не перевищує 9 мікронів).

GH-2080ZH DRO обладнаний режимом поштовхового пуску для полегшення зміни швидкостей оператором.

Верстат поміщений на чавунну станину для зменшення рівня вібрацій та ефективного тепловідведення від інструменту та шпинделя.

GH-2080ZH DRO постачається з заводу в розширеній комплектації: система подавання СОЖ, УЦІ, люнети, планшайба, 4-кулачковий патрон, перехідна втулка, обертовий центр, опори для виставки, набір інструменту для обслуговування та лампа освітлення вже входять до заявленої вартості. Це дає змогу мінімізувати час підготовки верстата до введення в експлуатацію й істотно заощадити на комплектуючих.

• 3-кулачковий патрон Ø250 мм із прямими/зворотними кулачками
• 4-кулачкова планшайба Ø320 мм
• Планшайба Ø400 мм
• 4-позиційний тримач із фіксатором
• Обертовий упорний центр МК-5
• Упорний центр, що не обертається, МК-5
• Перехідна втулка МК-7/МК-5
• Рухомий і нерухомий люнети
• Пришвидшене переміщення поздовжнього супорту
• Пришвидшене переміщення поперечного супорту
• Піддон для збирання стружки
• Задня захисна стінка
• Захисний екран патрона з кінцевим вимикачем
• Захист рецетримача
• Ножне гальмо шпинделя з кінцевим вимикачем
• Ознай по 3 осями, ціна поділки 0,005 мм, похибка ± 1 знак
• Система підведення СКЛАД
• Галогенна лампа місцевого освітлення
• Ключ для 3-кулачкового патрона
• Ключ-різзатримача
• Вал керування з регульованими кулачками (вимкнення поздовжнього подавання)
• Концевий упор поздовжнього переміщення
• Ящик з інструментом
• Посібник з експлуатації
• Комплект віброопор

Особливості

• Ручка вмикання шпинделя на передній бабці (пряме та зворотне обертання)
• Передня бабка з фрикційною муфтою
• Діапазон частот обертання шпинделя від 9 до 1600 об./хв, 24 швидкості в кожному напрямку
• Коробка-подач дає змогу нарізати різь без заміни шестерень
• Зручне керування поздовжнім і поперечним подаванням за допомогою хрестового джойстика з кнопкою прискореного переміщення
• Ексклюзивний протокол приймання JET із сертифікованими допусками через DIN 8606 (немецький аналог ГОСТ 18097, клас точності «Н»).
• Масивна станина верстата із сірого чавуну
• Загартовані та відшліфовані напрямні станини
• Механізм приводу шпинделя постійно працює в олійній ванні
• Наявність знімного містка (ГАП) для збільшення діапазону оброблюваних деталей
• Загартовані та відшліфовані шестерні в передній бабці та в коробці передач
• Регулювання щілин напрямних за допомогою клинових планок
• Централізована система подавання мастила поздовжнього супорту
• Регульована в поперечному напрямку задня бабка для обточування конусів
• Вимкнення поздовжнього подавання супорту в заданій точці: керівний вал на 6 позицій
• Повноцінний сучасний аналог 16К20, 16К25 і 16Д20
• Гарантія 2 роки
