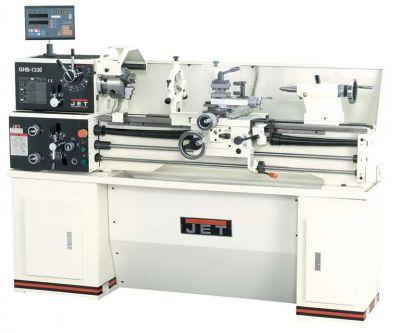

Токарно-гвинторізний верстат JET GHB-1330-DRO

Токарно-гвинторізний верстат JET GHB-1330 DRO — обладнання для виконання найскладніших робіт з оброблення заготівок із металу.

 Конструктивні особливості верстата: можливість нарізати різь без заміни шестерень, механізм приводу шпинделя, який постійно працює в оливній ванні, автоматичне подавання поздовжнього та поперечного супорту й багато іншого.

Верстат GHB-1330 DRO легко обробляє досить великі заготівки. Він має відстань між центрами 760 мм. Висота центрів — 166 мм. Діаметр обточки над станиною становить 330 мм, а можливість обточування над поперечним супортом — 197 мм. Такий верстат підійде навіть для використання на великих виробництвах. Токарно-гвинторізний верстат JET GHB-1330 DRO має прохідний отвір шпинделя 38 мм, що дуже зручно, якщо доводиться працювати над такою деталлю, як пруток. Зручні розміри конуса шпинделя та пінолі задньої бабки відкривають великий вибір різних пристосувань для закріплення й оброблення заготівок. Великий діапазон швидкостей 70-2000 об./хв забезпечить оптимальні умови обточки, свердління тощо.

Основні особливості

• Ексклюзивний протокол приймання JET із сертифікованими допусками (DIN 8606);
• Загартовані в індукційній печі та відшліфовані напрямні станини;
• Коробка передач дає змогу нарізати різь без заміни шестерень;
• Механізм приводу шпинделя постійно працює в олійній ванні;
• Загартовані та відшліфовані шестерні передньої бабки;
• Автоматичне подавання поздовжнього та поперечного супорту;
• Регулювання щілин напрямних за допомогою клинових планок;
• Регульована в поперечному напрямку задня бабка для обточування конусів;
• Можливість лівого та правого обертання шпинделя;
• Регульована муфта подавання;
• Товчковий режим роботи шпинделя;
• УЦІ (пристрій цифрової індикації) по 3 осям, ціна поділки 0,005 мм, похибка ± 1 знак.

• 3-кулачковий патрон діаметром 160 мм із прямими/зворотними кулачками;
• Кріпильна плита 300 мм;
• 4-позиційний тримач із фіксатором;
• Піддон для збирання стружки;
• Лімб для нарізування різі;
• Інструмент для обслуговування в інструментальному ящику;
• Підставка з регульованими опорами;
• Захисний екран патрона з кінцевим вимикачем;
• 2 необертові центру МК-3;
• Перехідник МК-5/МК-3;
• Набір змінних шестерень;

Характеристики

Діаметр обточки над станиною:330 мм

Діаметр обточки над поперечним супортом:197 мм

Відстань між центрами: 760 мм

Висота центрів:166 мм

Конус шпинделя:MK-5

Під'єднання шпинделя: CamlockDIN 55029 KK4

Прохідний отвір шпинделя: 38 мм

Максимальний розмір різця: 16 х 16 мм

Хід поперечного супорту: 160 мм

Хід верхнього супорту: 70 мм

Діапазон швидкостей: 870 - 2000 об/хв

Хід пінолі задньої бабки: 95 мм

Піноль задньої бабки: МК-3

Поздовжнє подавання: 600,045 - 0,826 мм/об

Поперечне подавання: 600,016 - 0,188 мм/об

Метрична різь: 230,45 - 10 мм

Дюймова різь: 383,5 - 80 TPI

Габаритні розміри, (ДхШхВ):1650 х 762 х 1200 мм

Ширина станини верстата188 мм

Вихідна потужність: 1,5 кВт / S1 100%

Вхідна потужність:2,8 кВт/S6 40%

Маса:600 кг

465303 обертовий упорний центр МК-3

321514AБістрозатискний цанговий патрон зі швидкозатискним важелем

50000190Набір з 17 цанг Ø 3-25 мм

321431Однопозиційний різцімач

321442 Убудова для обточування конусів

350055Система підведення СОЖ

3214493-х кулачковий патрон 160 мм

3214304-х кулачкова планшайба 200 мм

GHB1340-SRНерухомий люнет

GHB1340-FR Рухомий люнет

956600AРезцетримач MultiFix

956634іржувач токарного різця MultiFix AD 2090

956656 Тримач рослинного різця MultiFix AH 2085

956666іржувач рослинного різця MultiFix AJ 3080

956715Втулка MultiFix MK-1 AL 130

956716Втулка MultiFix MK-2 AL 230
