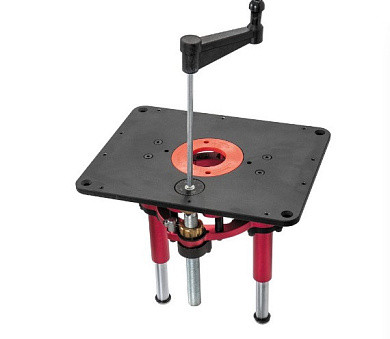

Фрезерний ліфт JET JRMLS-1 298х235х270 мм хід 80 мм

Фрезерний ліфт JET JRMLS-1 — кріпильна пластина з механізмом підіймання й опускання для встановлення в стіл фрезерного мотора JRM-1 або іншого подібного з циліндричним корпусом діаметром 98-107 мм.

Для монтажу пристрою в поверхні роблять виріз за розміром пластини та закріплюють із тильного боку монтажні кронштейни. Пластину кладуть зверху та вирівнюють урівень, обертаючи дев'ять регулювальних упорів, після чого загвинчують і затягують кріплення гвинти.
З верхнього боку розміщений отвір для руків'я підіймання/опускання і шкала з кутовою розміткою для контролю. Один оберт ручки переміщує мотор на 1/16 дюйма або приблизно на 1,6 мм. Ходовий гвинт обладнаний гайкою, що грає роль кінцевого упору; вона обертається від руки, після ослаблення стопорного гвинта.
Кругле вікно діаметром приблизно 100 мм слугує для заміни фрез і закривається кільцем-проставкою, воно фіксується поворотом на засувках. Штатний із внутрішнім отвором 50 можна замінити на інший.

Характеристики

• Розміри (ДхШхВ):  298х235х270 мм
• Розміри монтажної пластини (ДхШхВ):   298х235х10 мм
• Діаметр затискача для фрезерного мотора:   98-107 мм
• Хід шпинделя (підйом):     80 мм
• Діаметр отвору столу під проставне кільце:  98,3 мм
• Зовнішній (внутрішній) діаметр проставного кільця:  98,3 (50,8) мм
• Габарити паковання (ДхШхВ):  30х25х28 см
• Маса:   4,8 кг

Особливості

• Підйом/опускання фрезерного двигуна знімною ручкою
• Кутова шкала для контролю висоти підіймання
• Регульований кінцевий упор верхнього положення
• Знімна вставка-кільце в установлювальний майданчик
• Регулювальні гвинти для встановлення майданчика врівень із поверхнею столу
