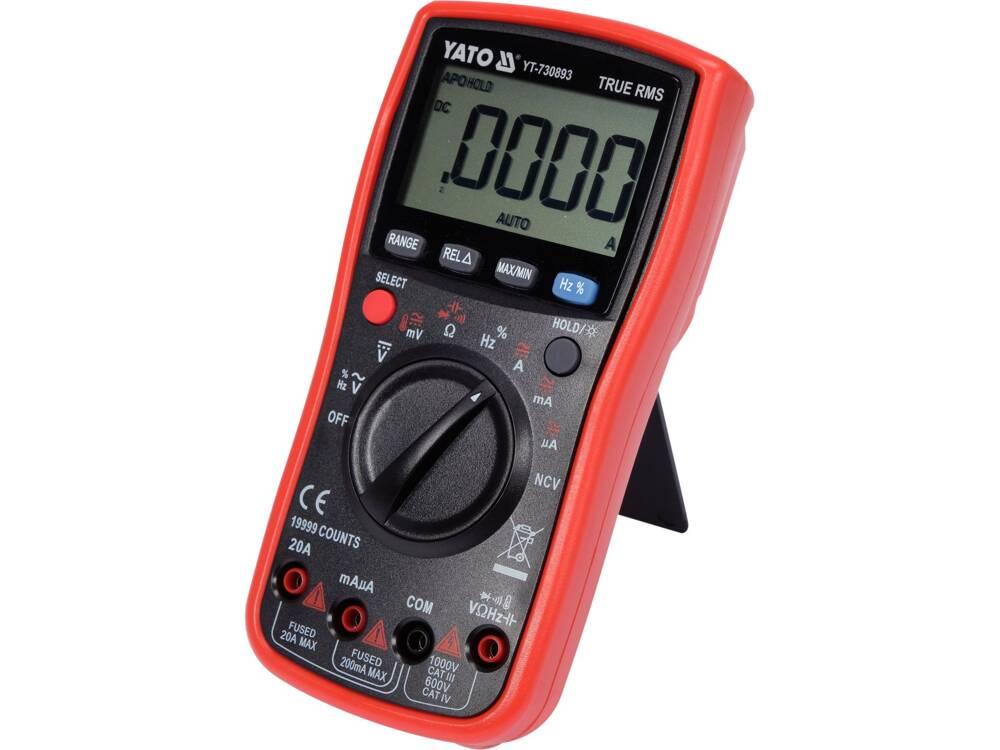

Мультиметр YT-730893 — універсальний лічильник електричних параметрів із функцією TRUE RMS і автоматичним діапазоном для кожного вимірювання.
Прилад дає змогу виконувати базові та розширені вимірювання електричних величин. Великий багатофункціональний РК-дисплей, низка функцій, що полегшують вимірювання, швидкість роботи й промислова точність гідно оцінять як професійні електроніки, електрики, так і домашні майстри.
Корпус обладнаний червоним гумовим чохлом із виділеними місцями для вимірювальних щупів, завдяки чому прилад не вислизає з рук і зводить до мінімуму ризик пошкодження у разі падіння. Кабелі тестових щупів мають силіконову, гнучку та стійку до високих температур ізоляцію.
Основні вимірювання
- Вимірювання напруги змінного струму: 0-750 В, справжнє середньоквадратичне значення.
- Вимірювання напруги постійного струму: 0-1000 В
- вимірювання змінного струму: змінний струм 0-19 999 А, TRUE RMS
- Вимірювання постійного струму: 0–19 999 А
- вимірювання опору: 0-9999 МОм
- перевірка діодів: I F 1,8 мА, U R 3,2 В
- перевірка цілісності ланцюга: 0–50 Ом
Додаткові вимірювання
- вимірювання місткості конденсатора: 0-9,999 мФ
- вимірювання частоти: 0-9,999 МГц
- вимірювання коефіцієнта заповнення: 1-99%
- вимірювання температури: від -20 до 1000 °C
- безконтактне виявлення змінної напруги: NCV
Точність вимірювань
Приклад визначення точності вимірювання змінної напруги. Розрахунки результату вимірювання: 235 В
- Точність вимірювання вимірювача YT-730893 для цього діапазону становить: ± (0,3% + 3), роздільна здатність 0,1 В.
- Формула розрахунку похибки вимірювання: (результат вимірювання x 0,3%) + 3 x роздільна здатність
- розрахунки: (235 х 0,3%) + 3 х 0,1 = 0,705 + 0,3 = 1,005В
Фактичний результат з урахуванням похибки вимірювання за наданням 235 В = 235±1,005В.
- результат з урахуванням похибки вимірювання для вимірювання напруги постійного струму: 12 В = 12 ± 0,009 В.
- результат з урахуванням похибки вимірювання для позначення вимірювання змінного струму: 8А = 8±0,067А
Табличку роздільної здатності та точності для цього вимірювання можна знайти в посібнику користувача.
Вбудовані функції
- TRUE RMS — лічильник із цією функцією розраховує реальне поточне значення змінної напруги та струму як для синусоїдальної, так і для несинусоїдної форми сигналів. Пристрій спочатку вимірює фактичне значення синусоїди через кілька інтервалів часу. → потім відводить у квадрат результати вимірювання → підсумовує їх → обчислює середнє значення → і, нарешті, зводить у квадрат середній результат. Результатом вимірювання є реальне ефективне значення змінної напруги/струм, навіть для деформованої синусоїдальної хвилі або прямокутної хвилі.
- NCV — безконтактне виявлення змінної напруги індуктивним методом. Лічильник виявляє наявність напруги в ізольованому дроті за допомогою датчика NCV на передній панелі пристрою.
- АВТО — автоматичне регулювання діапазону вимірювання. Під час вимірювання невідомих величин приладом із ручною зміною діапазону за допомогою ручки вимірювання треба послідовно проводити від найбільшого діапазону до діапазону, що дає найточніший результат, — інакше ви ризикуєте пошкодити прибор. Однак у разі мультиметра з функцією АВТО досить виконати одне вимірювання й мультиметр автоматично знайде оптимальний діапазон. За замовчуванням лічильник запускається в режимі АВТО.
- ДІЙАПАЗОН — ручна зміна діапазону вимірювання. Корисна функція під час перевірки безлічі однакових компонентів із відомим номіналом, наприклад, серії резисторів. Ручне встановлення діапазону дасть змогу істотно скоротити час таких вимірювань.
- REL — використання функції під час вимірювання огортає дисплей і приймає значення, видиме перед дисплеєм, як опорний рівень. Наступне вимірювання покаже різницю між виміряним значенням і збереженим еталонним значенням.
- MAX/MIN — збереження максимального або мінімального значення поточного виміру на дисплеї.
- HZ % — кнопка під час встановлення ручки в положення вимірювання частоти змінить параметри на вимірювання коефіцієнта заповнення/свідомості
- ВИБІР — зміна режиму вимірювання, наприклад, з вимірюванням змінної напруги на постійне.
- DATA HOLD — збереження поточного виміряного значення на дисплеї
Особливості та характеристики
- РК-дисплей, максимальний показаний результат: 19999
- Підсвітка екрана
- Звуковий сигнал під час перевірки цілісності ланцюга у разі опору нижче ніж 50 Ом
- Можливість увімкнення перевірки діодів і цілісності ланцюга окремо
- Довжина вимірювальних зондів: 14,5 см
- Довжина кабелю з щупами: 97 см
- Діаметр дроту із ізоляцією: 3,5 мм
- Заглибний зонд для вимірювання температури
- Конструкція із захистом від перевантаження
- Корпус з АБС-пластику
- Автоматичне вимкнення лічильника після 15 хвилин бездіяльності
- Можливість вимкнення режиму автоматичного вимкнення пристрою
- Індикатор низького заряду батареї
- Джерело живлення: дві батарейки 1,5 В (АА)
