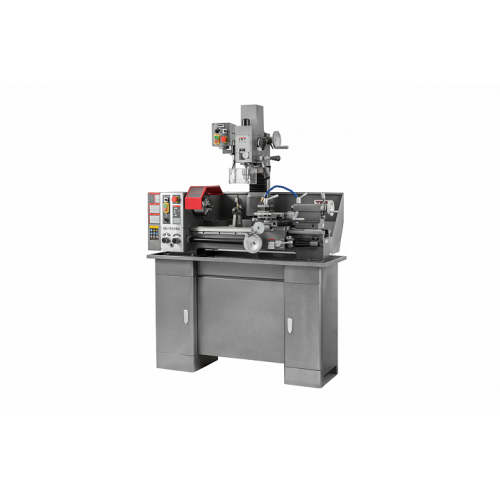

Токарний верстат із фрезерною головою JET BD-11GDMA призначений для дрібносерійного виробництва.
Особливості
- Потужний асинхронний електродвигун токарного шпинделя
- Можливість встановлення лещат для фрезерних робіт
- Фрезерна голова обладнана пристроєм мікроподання з цифровою індикацією
- Можливість нарізування лівої різі
- Можливість нарізування дюймової та метричної різі
- Автоматичне подавання під час точування
- На одному настроюванні гітари три режими автоматичного точування або нарізування різі
- Регулювання проміжків напрямних за допомогою клинових планок
- Підставка входить до стандартної комплектації (постачається окремо від верстата)
- Чавунна станина загартована та відшліфована
- Масивна конструкція станини з чавуну гарантує роботу без вібрації
- Подавання СОЖ і лампа місцевого освітлення
- Масивна задня бабка з регулюванням зміщення для обточування конусів і важелем швидкої фіксації
- Аналог ТВ-9
Характеристики
- Напруга: 230 В
- Діаметр обточки над станиною: 280 мм
- Діаметр обточки над поперечним супортом: 170 мм
- Відстань між центрами: 700 мм
- Частота обертання шпинделя: 50 - 2250 об/хв
- Кількість швидкостей шпинделя: 2 шт
- Конус шпинделя: МК-2
- Діаметр проходного отвору шпинделя: 26 мм
- Діапазон поздовжнього подавання: 0,07 - 0,4 мм/об
- Кількість поздовжніх подачів: 6 шт.
- Діапазон метричної різі: 0,2 - 4,0 мм
- Кількість метричних різей: 21 шт
- Дюймова різь: TPI8 - 56
- Кількість дюймових різі: 21 шт
- Крок ходового гвинта: Tr 20x3 мм
- Макс. розмір різця: 12 x 12 мм
- Хід поперечного супорту: 145 мм
- Хід верхнього супорту: 60 мм
- Піноль задньої бабки: МК-2
- Хід пінолі задньої бабки: 80 мм
- Діапазон нерухомого люнету: 0-25 мм
- Діапазон рухомого люнету: 0-25 мм
- Об'єм бака СОЖ: 5 л
- Відстань між напрямними: 180 мм
- Потужність двигуна: 1,1 кВт
- Потужність насоса СОЖ: 0,09 кВт
- Габарити в пакованні (станок/підставка) (ДхШхВ): 137/81 х 75/69 х 101/43 см
- Маса в пакованні (станок/подставка): 250 / 47 міс
- Тип двигуна: Асинхронний 220 В 50 Гц
- Споживана потужність: 1,5 кВт (S6 40%)
- Максимальний діаметр свердління сталь: 20 мм
- Максимальний діаметр свердління чавун: 22 мм
- Шомпол: М12
- Максимальний діаметр кінцевої фрези: 20 мм
- Свердлильний патрон: 1-13
- Хід пінолі шпинделя: 50 мм
- Відстань між пазами столу: 115 мм
- Діапазон повороту вертикальної голови (вправо/вліво): ±45°
- Відстань від вертикального шпинделя до столу: 320 мм
- Відстань від вертикального шпинделя до стійки: 185 мм
- Розмір столу за віссю X і Y: 150x270 мм
- Хід голови по осі Z: 270 мм
- Ширина Т-подібного паза столу: 12 мм
- Кількість Т-подібних пазів столу: 2 шт
- Потужність вертикального двигуна: 0,6 (колекторний) кВт
