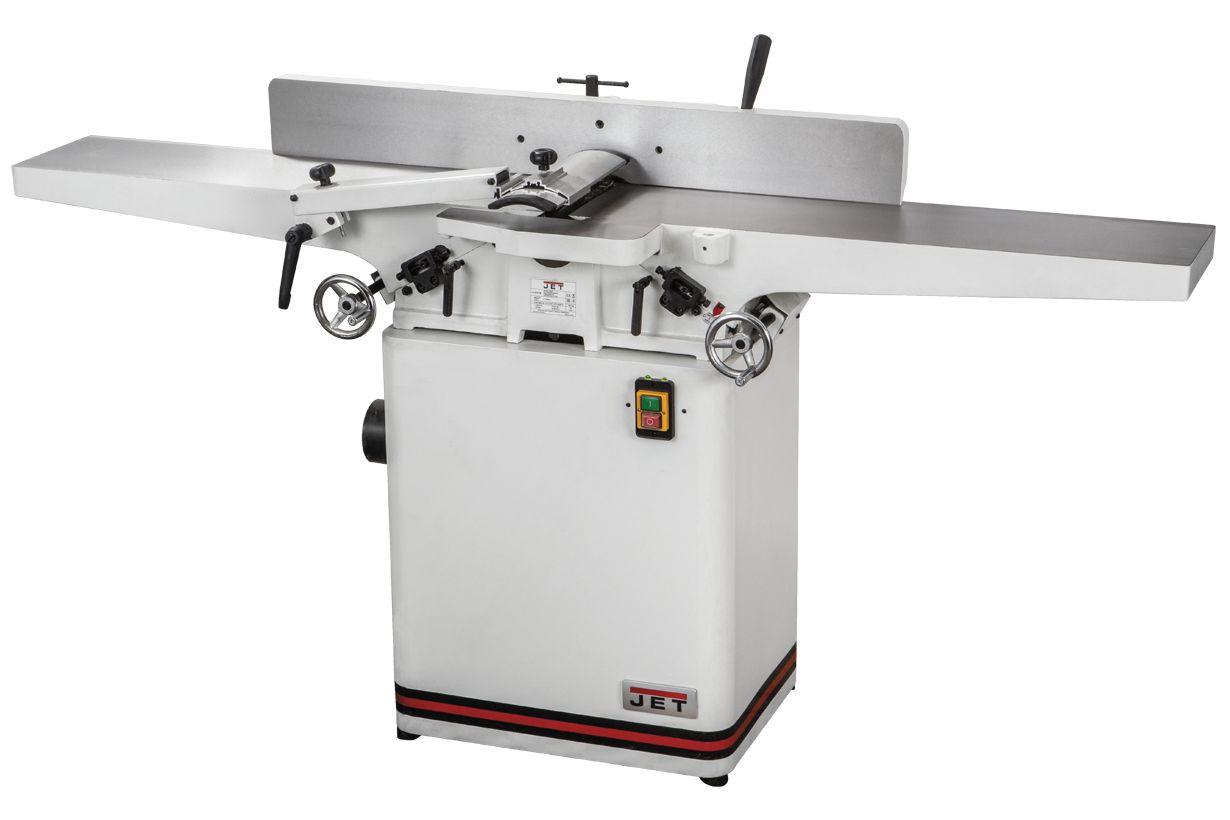

JJ-8L-M — фугувальний верстат з довгими чавунними столами і шириною стругання 200 мм Конструкція утворена двома частинами. У нижній, вона відіграє роль тумби-підставки, однофазний асинхронний двигун і кожух збору стружки зі 100-міліметровим аспіраційним патрубком. У верхній чавунні робочі столи, захисний кожух, упор заготівлі та чавунна підстава, де розміщений строгальний вал.
Обидва столи регулюються по висоті за допомогою гвинтових механізмів, що приводяться в дію ручками-маховиками. Переміщенням подаючого (переднього) встановлюють глибину стругання, для чого є відповідна розмітка; приймаючим (заднім) регулюють тільки під час обслуговування при налагоджувальних операціях.
Упор заготовки чавунний, з механізмом нахилу (він можливий в обидві сторони). Фіксація вибраного положення проводиться різьбовим зажимом.
Стандартний чотирьохножовий строгальний вал, з яким верстат поставляється, можна замінити на helical, він краще підходить для інтенсивної експлуатації, вимагає менше робіт з обслуговування, забезпечує більш високу і стабільну якість стругання. На ньому встановлено 36 твердосплавних лез, розташованих по спіралі в чотири ряди.
Сегменти мають по чотири ріжучі кромки, що багаторазово збільшує їх ресурс. Перевертають і замінюють їх вибірково, у міру необхідності. Жодних настроювальних операцій при цьому не вимагається.
Стружка відходить дрібна, вона не забиває канали системи аспірації і легко видаляється. Спіральне розташування забезпечує послідовний захід ножів в заготовку, що знижує шум, вібрацію і ударні навантаження.
Особливості
Характеристики
Напруга | 230 В |
Споживана (вихідна) потужність | 2,1 (1,5) кВт |
Частота обертання строгального валу | 5200 об/хв |
Діаметр строгального валу | 72 мм |
Розмір ножів (ДхШхТ) | 205х19х3,0 мм |
Кількість ножів | 4 |
Максимальна ширина заготовки, мм | 200 |
Макс. глибина стругання за один прохід | 0-3,0 мм |
Розміри столу фугування (ДхШ) | 1780х230 мм |
Розміри фугувального упору (ДхВ) | 1010х120 мм |
Кут нахилу фугувального упору | -45-0-45° |
Діаметр витяжного патрубка, мм | 100 мм |
Довжина, мм | 1790 |
Ширина, мм | 700 |
Висота, мм | 1150 |
Маса, кг | 193 |
Основні | |
---|---|
Споживана потужність | 2.1 кВт |
Виробник | JET |
Країна виробник | США |
Стан | Новий |
Тип верстата | Фугувальний |
