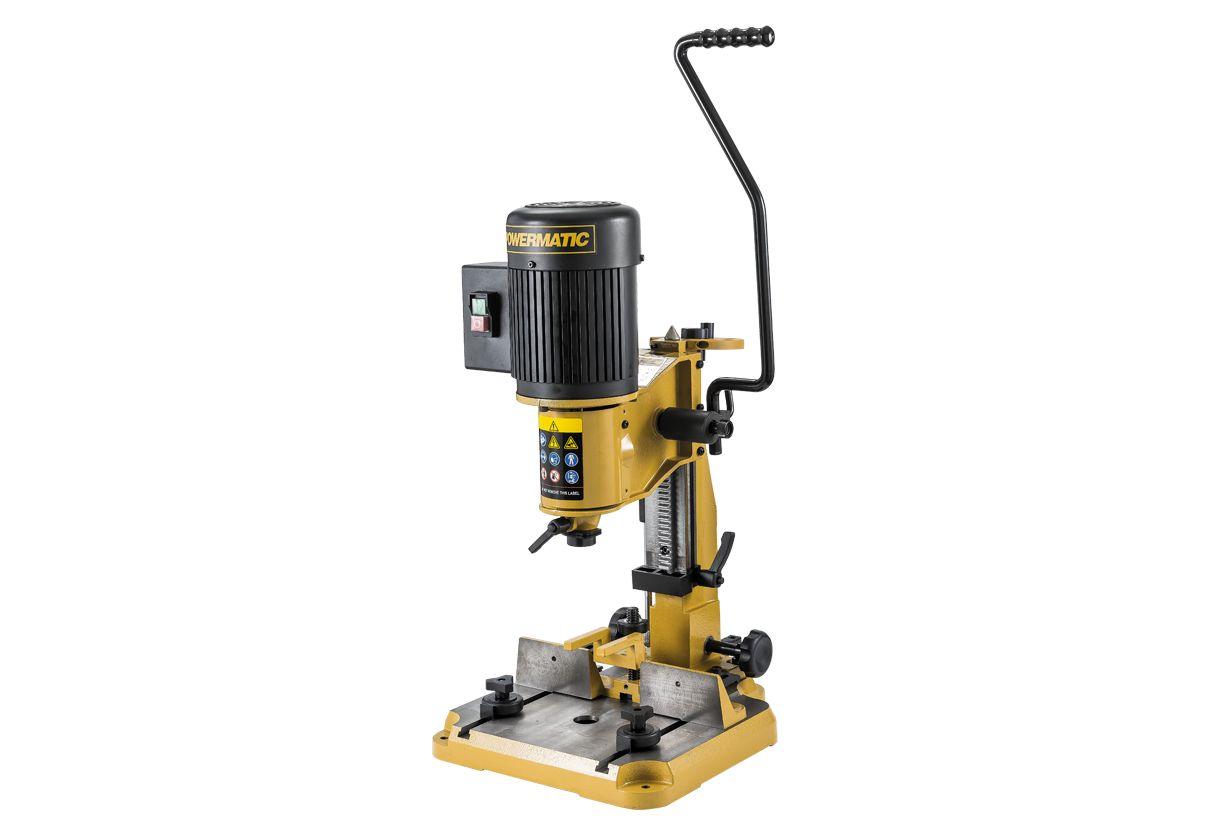

Довбетно-пазовий верстат JET Powermatic PM701-M 230 В 1кВт

PM701-M — компактний свердлильно-пазовий верстат професійного класу, призначений для виконання з'єднань під прямим кутом до поверхні заготовки. Модель вирізняється багатим обладнанням, добротним пропрацюванням деталей і високою якістю виготовлення.
Чавунна колона з довбовою частиною жорстко прикручена до чавунної основи, що забезпечує прямі під кутом рівно 90° краї пазів без попередніх налаштувань і регулювань. Симетричне розташування кріпильних отворів дає змогу перевстановити колону з поворотом на 180° так, щоб працювати від підлоги з дверними полотнами, віконними палітурками та іншими великими виробами.

Подавання свердлильної частини здійснюється довгою вигнутою ручкою під зручний хват, вона встановлена на шліцах і швидко регулюється за висотою. Також передбачена можливість її кріплення з іншого боку корпусу під ліву руку. Знизу на клинових напрямних розташований — кінцевий упор зі стопорним гвинтом, зверху — круглий кронштейн для зберігання приладдя і конічний алмазний інструмент для заточування довбової частини пазового свердла. Під час використання «довбчиків» з різними хвостовиками використовують перехідні втулки з комплекту постачання; під час їхнього монтажу виникає потреба регулювати висоту встановлення, для чого є дві відкидні дистанційні пластини-прокладки.

Під час розміщення заготовки на столі її фіксують із використанням декількох упорів. Основний переміщається вздовж двох Т-подібних пазів і виготовлений як масивна чавунна колодка з зубчасто-реєним механізмом регулювання і з двома ексцентриковими (що рідко) фіксаторами. У центрі упору гвинтовий притискач-вилка з двома чавунними лапами; залежно від висоти заготівки вилку перевертають лапами догори або донизу. Підпір деталі до планки упору проводиться двома роликами, встановленими в Т-подібних пазах. Така конструкція дає змогу протягувати деталь, не послаблюючи надійної фіксації.

Маючи багатий набір допоміжних пристосувань і доробок, верстат вигідно вирізняється простотою та зручністю експлуатації.

Особливості

• Речовий механізм подавання з газовим упором
• Механізм швидкого регулювання висоти важеля подавання різця
• Регульований упор глибини фрезерування
• Поздовжній упор заготовки з ексцентриковою фіксацією й рейковим механізмом переміщення
• Роликові притискачі заготівки до поздовжнього упору
• Двопозиційний вертикальний притискач заготівки
• Робочий стіл із чавунного лиття
• Алмазний інструмент для заточування довбальних різців
• Можливість повороту колони на 180o для роботи з високими заготовками над підлогою

Характеристики
