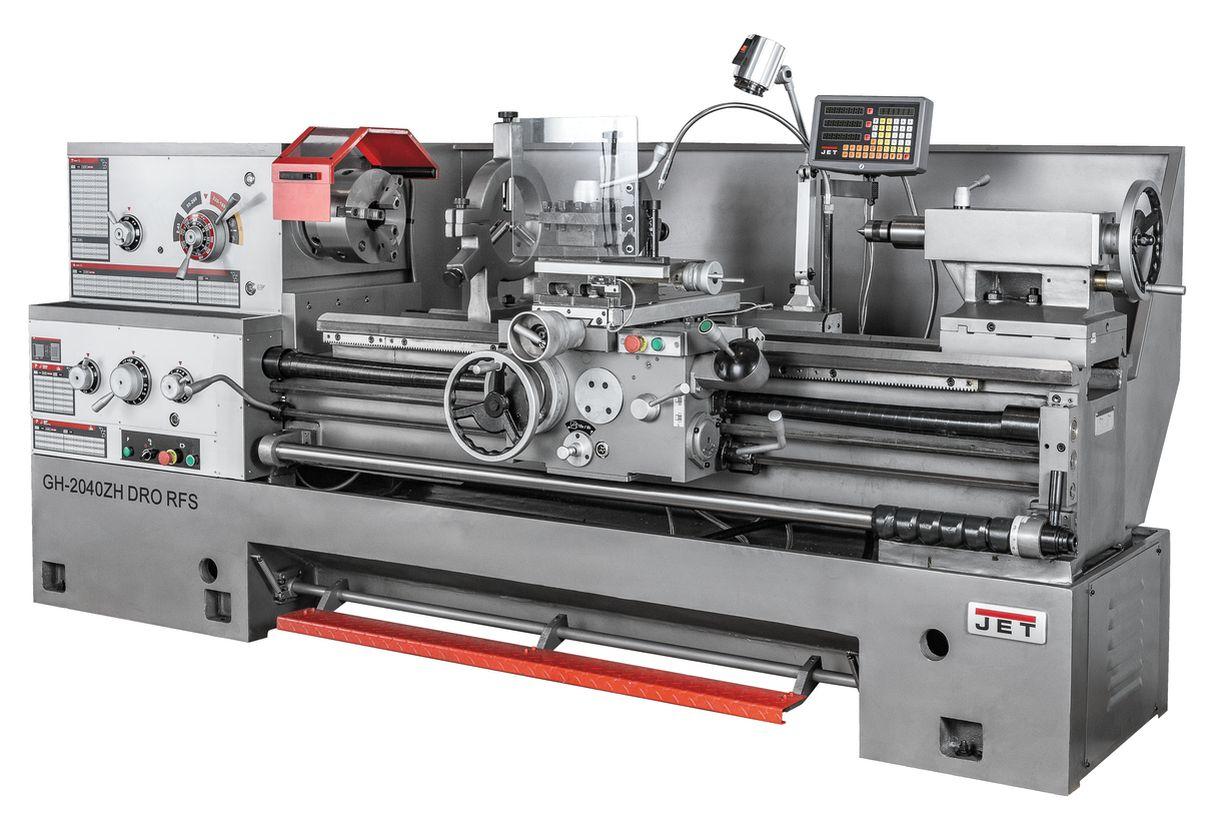

Токарно-гвинторізний верстат по металу JET GH-2040ZH DRO 400В

Універсальний токарно-гвинторізний верстат GH-2040 ZH DRO виробництва компанії JET орієнтований на тих замовників, хто пред'являє особливі вимоги до точності, швидкості та якості металообробки. Верстат призначений для обточування деталей діаметром до 500 мм над супортом, до 720 мм зі знімним містком і до 310 над поперечним супортом. Відстань між центрами – 1015 мм, передбачено прискорене переміщення супорта. На GH-2040 ZH DRO встановлюється потужний асинхронний двигун на 380 В, швидкість обертання шпинделя від 9 до 1600 об/хв, ступеневе перемикання швидкостей: всього 24 ступені.

Знижена швидкість 9 об/хв виставляється при необхідності нарізування різьби плашкою. На верстаті встановлені 80 режимів поздовжніх і поперечних подач, що дозволяє нарізати метричну, дюймову, модульну і питчеву різьбу з підвищеним рівнем точності. При цьому биття на шпинделі не перевищує 9 мікрон. Привід шпинделя постійно знаходиться в масляній ванні, що сприяє охолодженню, знижує рівень шуму і подовжує термін експлуатації верстата. Для зменшення вібрацій і якісного тепловідведення від інструменту і шпинделя верстат встановлений на масивну станину з особливо міцного чавуну.

Передня бабка обладнана електромеханічної муфтою, механізм плавного пуску захищає диск від пікових навантажень. Верстат поставляється в багатій комплектації: пристрій подачі СОЖ, УЦИ, люнети, планшайба, 4-х кулачковий патрон і багато іншого.

Особливості

• Рукоятка включення шпинделя передньої бабки (пряме і зворотне обертання)
• Передня бабка з фрикційною муфтою
• Діапазон частот обертання шпинделя від 9 до 1600 об/хв, 24 швидкості в кожному напрямку
• Коробка подач дозволяє нарізати різьбу без заміни шестерень
• Зручне управління поздовжньою і поперечною подачею за допомогою хрестового джойстика з кнопкою прискореного переміщення
• Масивна станина верстата з сірого чавуну
• Загартовані і відшліфовані направляючі станини
• Механізм приводу шпинделя постійно працює в масляній ванні
• Наявність знімного містка (ГАП) для збільшення діапазону оброблюваних деталей
• Загартовані і відшліфовані шестерні в передній бабці і в коробці передач
• Регулювання зазорів напрямних за допомогою клинових планок
• Централізована система подачі мастила поздовжнього супорта
• Регульована в поперечному напрямку задня бабка для обточування конусів
• Відключення поздовжньої подачі супорта в заданій точці: керуючий вал на 6 позицій
• Повноцінний сучасний аналог 16К20, 16К25 і 16Д20
• Гарантія 2 роки

Характеристики

Комплектація

• 3-х кулачковий патрон Ø250 мм з прямими/зворотними кулачками
• 4-х кулачкова планшайба Ø320 мм
• Планшайба Ø400 мм
• 4-х позиційний різцетримач з фіксатором
• Обертовий упорний центр МК-5
• Необертовий упорний центр МК-5
• Перехідна втулка МК-7 / МК-5
• Рухомий и нерухомий люнети
• Прискорене переміщення поздовжнього суппорту
• Прискорене переміщення поперечного суппорту
• Піддон для збору стружки
• Задня захисна стінка
• Захисний екран патрона з кінцевим вимикачем
• Захист різцетримача
• Захист ходового гвинта
• Ножне гальмо шпинделя з кінцевим вимиеачем
• УЦИ по 3-м вісям, шкала ділення 0,005 мм, похибка ± 1 знак
• Система підводу СОР
• Галогенна лампа місцевого освітлення
• Ключ для 3-х кулачкового патрону
• Ключ різцетримача
• Вал управління з регульованими кулачками (відключення поздовжньої подачі)
• Ящик з інструментом
• Керівництво по експлуатації
• Комплект віброопори
