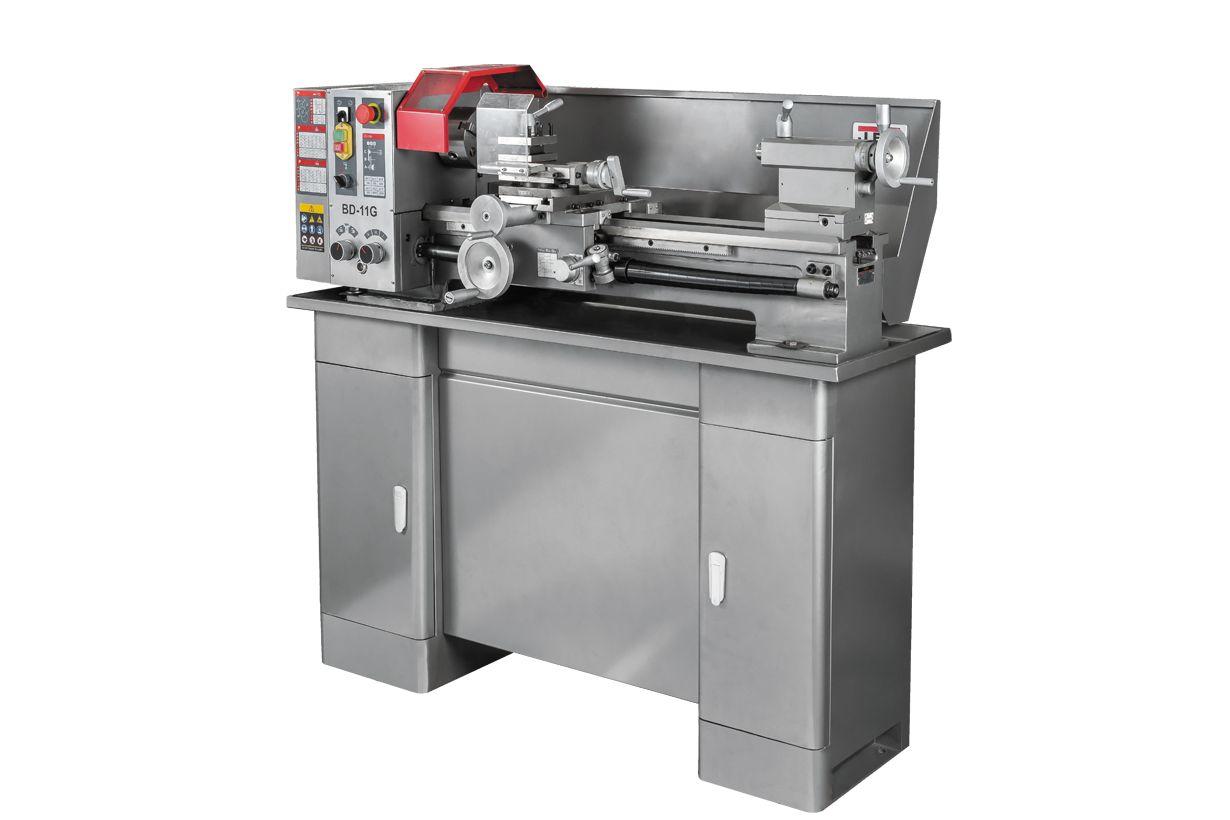

Настільний токарний верстат від JET BD-11G постачається на тумбі та має найпотужніший двигун у лінійці настільних токарних верстатів від JET 1,1 кВт. Двигун асинхронний, під'єднується до звичайної побутової мережі та має споживану потужність 1,5 кВт. Завдяки асинхронному двигуну на верстаті немає втрати моменту, а швидкості обертання шпинделя змінюються через перекидання ременя на шківах. Усього швидкостей шість в діапазоні від 150 обертів за хвилину до 2000 об/хв. Відстань між центрами 700 мм, максимальний діаметр над станиною 280 мм. Верстат BD-11G здатний виконувати всі операції токарного верстата. На верстаті передбачена можливість нарізування правої та лівої різі, автоматичне поздовжнє подавання супорту, можливість повороту різання для проточування малих конусів, юстилювання задньої бабки для проточування великих конусів. На верстаті встановлена коробка-подач, 3-ступенева, яка дає змогу змінювати крок різі або швидкість автоматичного подавання без заміни шестерень. Всі шестерні, встановлені на верстаті, виготовлені з металу. Верстат постачається в комплекті з 3-кулачковим патроном і нерухомим люнетом. Все інше можна докупити за потреби — це й 4-кулачковий патрон, і рухомий люнет, і станцію СОЖ, планшайба, різці та безліч інших аксесуарів.
На верстатах поширюється фірмова дворічна гарантія JET, BD-11G проходить усе потрібне випробування під час приймання на заводі
Особливості
- Призначений для дрібносерійного виробництва
- Потужний асинхронний електродвигун
- Можливість нарізування лівої різі
- Можливість нарізування дюймової та метричної різі
- Автоматичне подавання під час точування
- На одному настроюванні гітари три режими автоматичного точування або нарізування різі
- Регулювання проміжків напрямних за допомогою клинових планок
- Підставка входить до стандартної комплектації (постачається окремо від верстата)
- Чавунна станина загартована та відшліфована
- Масивна конструкція станини з чавуну гарантує роботу без вібрації
- Масивна задня бабка з регулюванням зміщення для обточування конусів і важелем швидкої фіксації
- Аналог ТВ-9
Характеристики
- Напруга: 230 В
- Діаметр обточки над станиною: 280 мм
- Діаметр обточки над поперечним супортом: 170 мм
- Відстань між центрами: 700 мм
- Частота обертання шпинделя: 150 - 2000 об/хв
- Кількість швидкостей шпинделя: 6
- Конус шпинделя: МК-4
- Діаметр проходного отвору шпинделя: 26 мм
- Діапазон поздовжнього подавання: 0,07 - 0,4 мм/об
- Кількість поздовжніх подачів: 6 шт.
- Діапазон метричної різі: 0,2 - 3,5 мм
- Кількість метричних різей: 21 шт.
- Дюймова різь: 8 - 56 TPI
- Кількість дюймових різі: 21 шт.
- Крок ходового гвинта: Tr 20x3 мм
- Макс. розмір різця: 12х12 мм
- Хід поперечного супорту: 145 мм
- Хід верхнього супорту: 60 мм
- Піноль задньої бабки: МК-2
- Хід пінолі задньої бабки: 80 мм
- Діаметр пінолі: 30 мм
- Діапазон нерухомого люнету: 0 - 25 мм
- Діапазон рухомого люнету: 0 - 25 мм
- Відстань між напрямними: 180 мм
- Потужність двигуна: 1,1 кВт
- Споживана потужність: 1,5 кВт (S6 40%)
- Тип двигуна: Асинхронний, 220 В
- Габарити верстата (ДхШхВ): 1390х660х1285 мм
- Вага: 180 кг
- Довжина в пакованні (станок/підставка): 132/81 см
- Ширина в пакованні (станок/підставка): 70/69 см
- Висота в пакованні (станок/підставка): 67/43 см
- Маса в пакованні (станок/підставка): 240/47 кг
Комплектація
- Обертовий центр МК-4
- Обертовий центр МК-2
- Обертовий центр МК-2
- 3-кулачковий патрон 125 мм зі зворотними кулачками
- Змінні металеві шестерні
- 4-позиційний тримач із фіксатором
- Захисний спіральний кожух ходового гвинта
- Захисний екран-різувача
- Захисний екран патрона з кінцевим вимикачем
- Захисна задня стінка
- Покажчик різі
- Підставка
- Піддон для збирання стружки
- Нерухомий люнет
- Оливний шприц
- Ключ для 3-кулачкового патрона
- Ключ-різзатримача
- Набір інструменту для обслуговування верстата
- Набір інструменту для обслуговування верстата Інструкція з експлуатації
