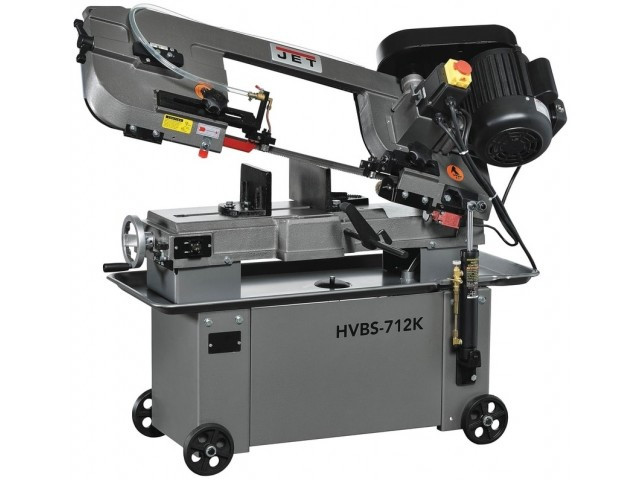

Стрічковопильний верстат JET HVBS-712K 400 В

Стрічковпильний верстат HVBS-712K використовується для роботи в промислових умовах. Конструкція стрічковопильного верстата дає змогу розпилювати круглі металеві заготівки під прямим кутом, максимальний діаметр яких становить 175 мм, під кутом 45 ⁰ — 110 мм. Зміна позиції заготівок для визначення кута розпилювання здійснюється через перевстановлення губок механічних лещат у потрібне положення. Кут розпилювання визначається відповідно до поділки шкали. Важка лита консоль обладнана механізмом гідророзвантаження, за допомогою якого зменшується навантаження на оператора під час підняття й опускання пиляльної рами. Сила притиску консолі та швидкість подавання рами регулюється за допомогою гідроциліндру. Модель HVBS-712K дає змогу розпилювати заготівки у вертикальному положенні.

Стрічкувальний верстат обладнано двигуном, здатним працювати в різних режимах електроживлення. Під час подавання на двигун напруги 220 В двигун видає потужність 0,56 кВт. Використання верстата на виробництві дає змогу використовувати 3-фазне електроживлення, збільшуючи потужність двигуна до 0,75 кВт. Ремінне передавання дає змогу здійснювати зміну швидкості руху стрічкового полотна. Верстат може розпилювати заготівок у трьох режимах швидкості руху полотна 25,32,45 і 72 м/хв. Увімкнення двигуна здійснюється через блок керування. Конструкція верстата передбачає встановлення автоматичного вимикача після закінчення розпилювання.

Модель HVBS-712K  має напрямні консолі, що пересуваються. За допомогою напрямних можна встановити оптимальну величину проходу пили, підвищуючи якість розпилювання та збільшуючи термін експлуатації стрічкового полотна. Напрямні обладнані 5 підшипниками, що регулюють позиціювання стрічкової пили щодо оброблюваної заготовки, забезпечуючи точність розпилювання. На нижній частині пиляльної рами встановлені диск очищення полотна від стружки. Верстат обладнаний системою подавання СКЛАД безпосередньо в зону різання. Натяг стрічкового полотна регулюється вручну.

Вага обладнання разом із тумбою-підставкою становить 145 кг. Верстат обладнаний піддоном для збирання стружки та відпрацьованої охолоджувальної рідини.

Особливості

• станок американського типу;
• можливість працювати у вертикальному положенні;
• електроживлення двох типів, побутове 220 В і промислове  -  трифазне 400 В;
• наявність системи гідророзвантаження;
• зміна швидкостей руху полотна — ремінна передача;
• система подавання СКЛАД.

Характеристики

• Напруга:                           400 В
• Різання під кутом (Діапазон повороту пиляльної рами):    0°/+45°
• Макс. Ø оброблення за 90o:   175 мм
• Потужність двигуна:             0,75 кВт / S₁ 100%
• Споживана потужність:     1,4 кВт/S₆ 40%
• Зона оброблення за 90°:                    Ø175, □180х180 мм, □160x300 мм
• Зона оброблення за +45° вправо:    Ø110, □180х110мм
• Розміри стрічкового полотна:          20 х 0,9 х 2362 мм
• Швидкість руху полотна:            20, 32, 45, 72 м/хв
• Діапазон повороту губок лещат:     0º-45º
• Діаметр шківів:         300 мм
• Висота робочого столу:    585 мм
• Об'єм бака СОЖ:       8 л
• Потужність мотора СОЖ:   0,1 кВт
• Габарити верстата (ДхШхВ):   1260х520х970 мм
• Вага:     145 кг

Комплектація

• Біметалеве стрічкове полотно М42 20x0,9x2362 мм, 5/8 TPI
• Гідравлічна система подавання
• Регульований кінцевий упор
• Автоматичний вимикач закінчення розпилювання
• Система підведення СОЖ
